1. JZCB-T 母线槽系统概述
JZCB-T 系列密集型母线槽，通过多年的研究和积累，不断地改进和验证，为用户精心打造的新一代升级产品。
该产品集多种先进技术于一体，并一举获得了十余项国家专利，被中国国家标准化管理委员会、广东省质量技术监督局认定为采用国际标准产品，授予了广东省高新技术产品等光荣称号，各项技术指标已达到国际领先水平，是现代化机场、车站、工厂、酒店、商场、医院、写字楼、住宅楼等领域低压输、配电系统电力传输的首选产品。

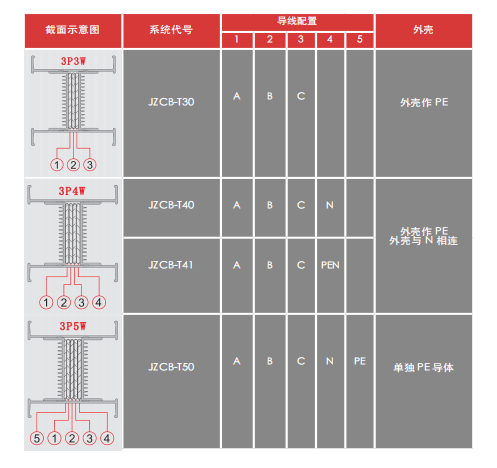

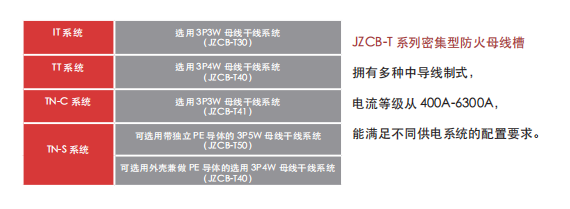

2. 导线配置
3. 产品结构

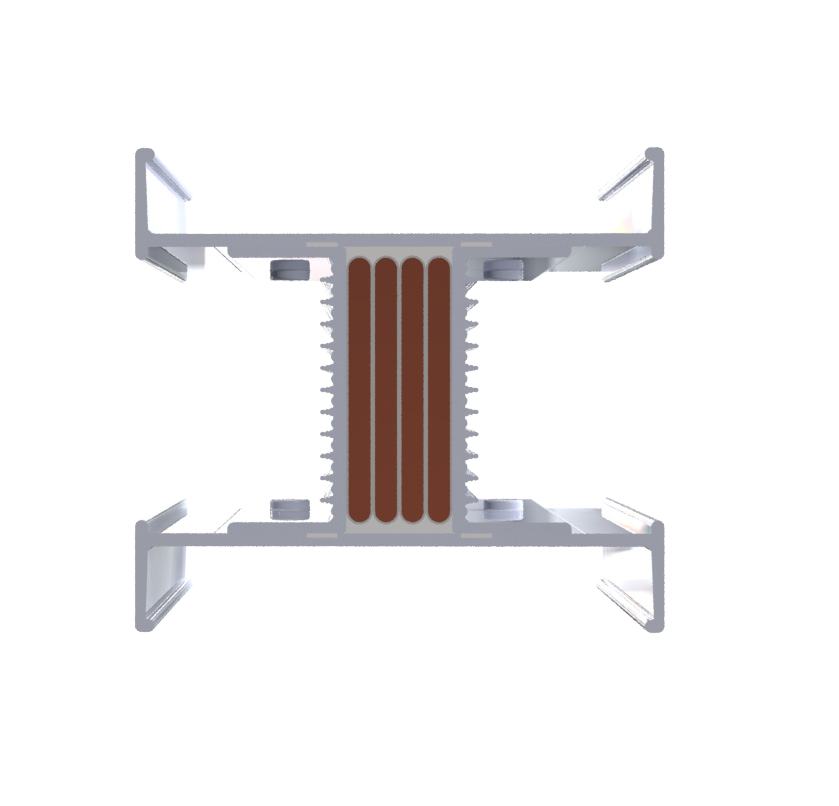

3.1 紧凑的“三明治”结构
JZCB-T 系列封闭式密集型母线槽，其导体、绝缘层、外壳均紧密地贴合在一起，呈“三明治”结构，体积小、散热快阻抗小、温升低、机械强度高，动热稳定性好。
3.2 高防护等级
产品为全封闭设计，且接缝处均采用了阻燃硅胶条密封，防护等级高达1P66.

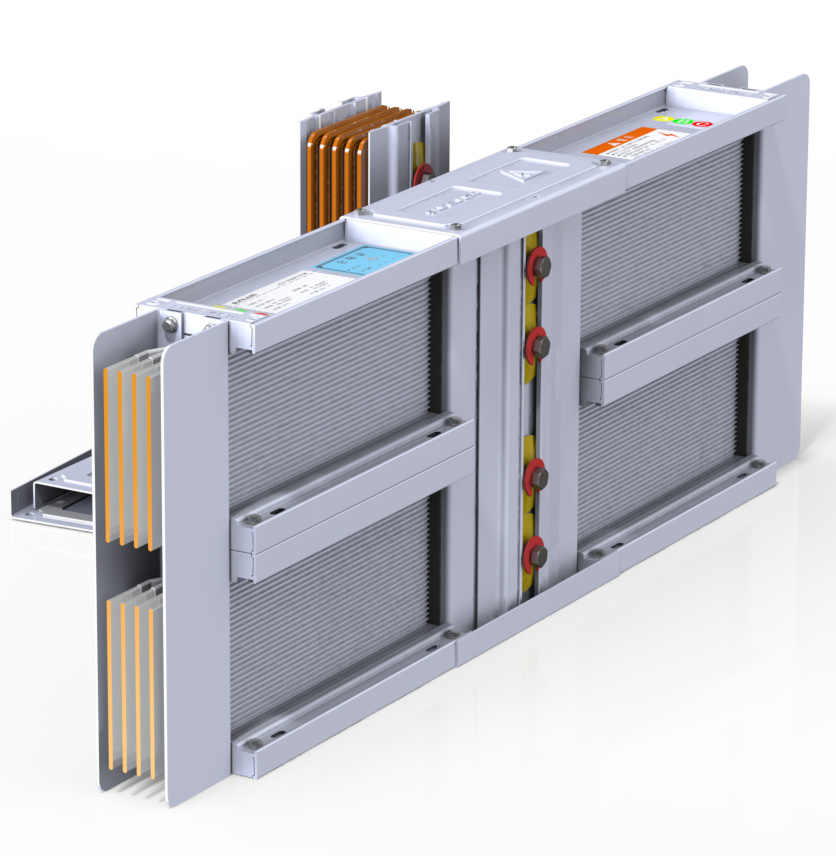

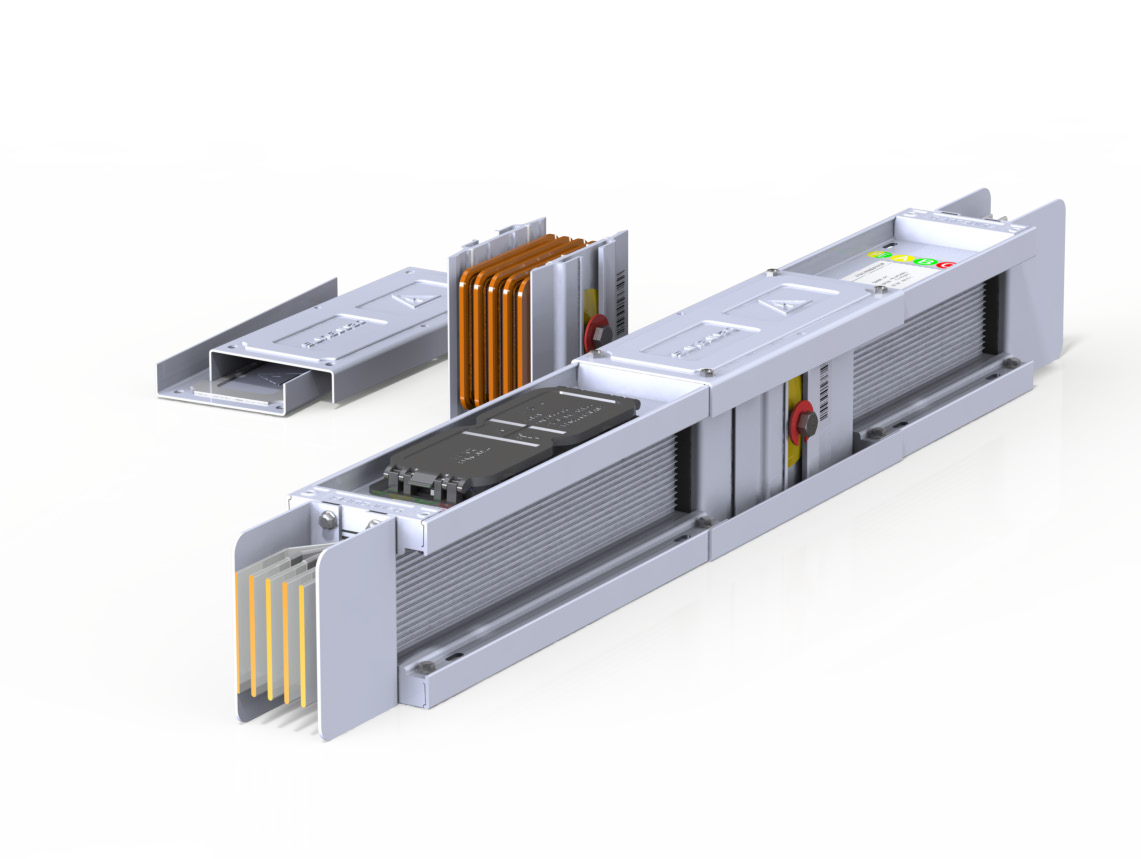

3.3 完美的连接单元
JZCB-T 连接器单元采用双铜片过渡连接，充分地保证了系统的过流能力。
外壳采用铝镁合金制成，充分地保证了系统接地的可靠性。绝缘隔板采用优质的电工绝缘材料BMC 制成，充分地保证了系统的电气安全。
紧固件采用双头力矩螺栓，安装时只需用一把普通扳手旋紧至靠外侧的螺栓头自动断裂，就能达到接头力矩的最佳效果，连接器两侧外壳的卡槽内设有高压力均衡碟形垫，螺栓锁紧时产生的压力会通过特制的碟形垫均匀地传递给连接铜片，确保连接铜片与母线槽导体接触面的均衡受力，实现安全可靠的电气连接。
连接器整体采用了防转设计，且中间夹有硅胶垫，能随意调整到与母线槽准确对接的距离，真正达到了快速连接的效果连接器各部件间均设有防水胶条，确保连接单元具有与母线槽本体同样的防护等级。
对接式连接器的设计，能有效地补偿由于系统热胀冷缩所引起的线性伸缩。在不影响机械强度和电气性能的情况下，系统中每个连接器都可以提供 6mm 的膨胀补偿，使得 JZCB-T 系统在实际应用中无需安装特殊的膨胀单元。

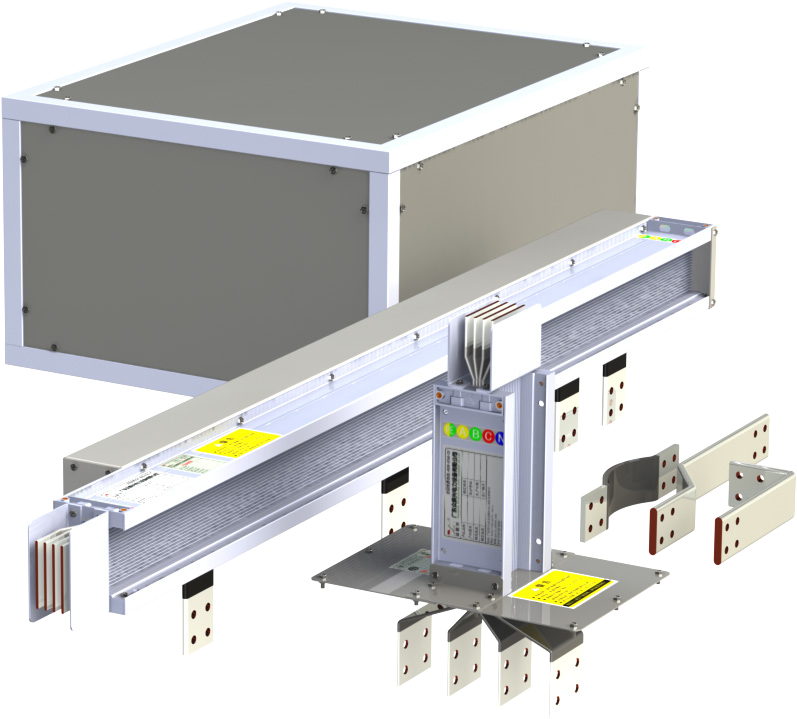

3.4 始端进线单元
JZCB-T 系统专门配置了与其他设备连接的始端进线单元。可与不同规格型号的发电机、变压器、配电箱、配电柜、电缆等设备连接。其与发电机、变压器等抖动较大的设备连接时，可选择软连接过渡，与配电箱、配电柜等抖动较小或没有抖动的设备连接时，可选择硬连接过渡。
为了避免连接导体过长或转弯过多而影响系统的安全性能，我们可根据馈 ( 受 ) 电设备的尺寸和接线端的位置，量身定制始端进线单元。以保证系统的安全性和美观度。
为了避免连接导体外露，我们还配置了柜顶进线箱，以提高系统的安全性能和防护等级。

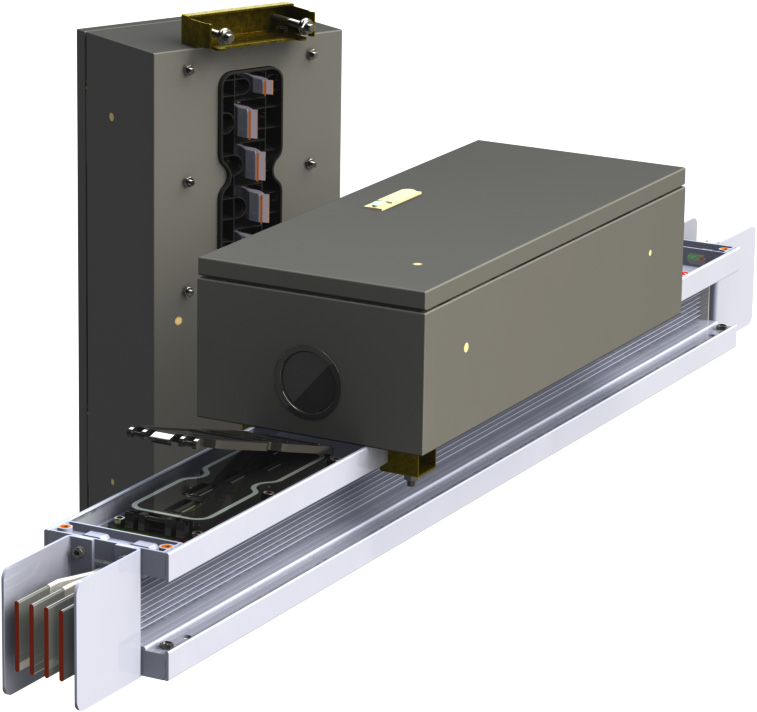

3.5 可靠的分接单元
JZCB-T 系统分接口采用密集型设计，散热好、阻抗低。通用母线插盒、插座、插脚、箱体均设置了导向和防误功能，能有效地防止错相、错位和接触不良。
播接箱安装时是先接地，后接相，拔出时是先离相，后离地。充分保证了施工人员的作业安全
分接单元的每个部件均设置了防水胶条，防护等级高达 1P54

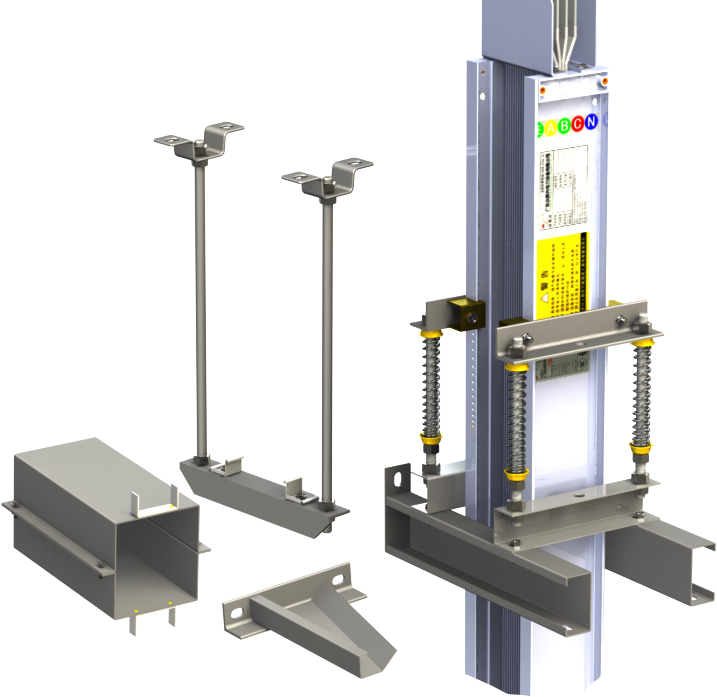

3.6 安装支架和附件
母线槽垂直安装时，系统配置了特殊工艺的弹簧支撑器，能有效地消除系统由于热胀冷缩和建筑物沉降所产生的额外应力。
母线槽水平安装时，系统配置了可调式水平吊架、三角支架和卡码。母线槽安装调平后，用卡码固定、使得安装更灵活、更稳固。当母线槽穿过墙壁或楼板安装时，系统配置了穿墙护套，以便墙壁和楼板封堵时，不会污染母线槽，且日后维护管理更加方便。

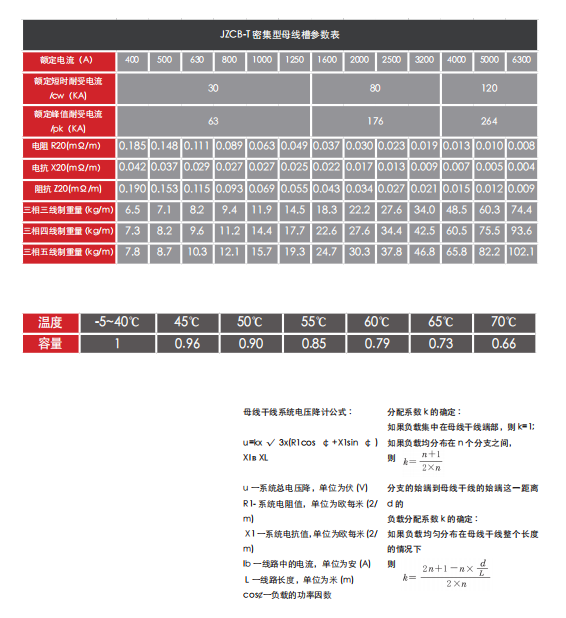

4. 技术参考

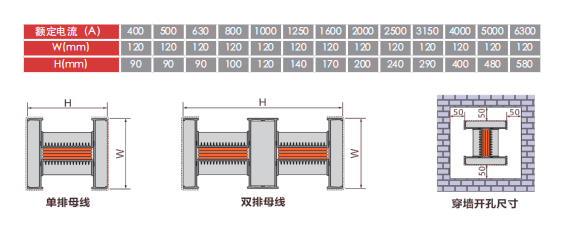

5. 产品尺寸
母线槽长度 (L) 注 : 本手册中所有产品长度 (L) 都是指接头中心到接头 / 弯头中心的距离。

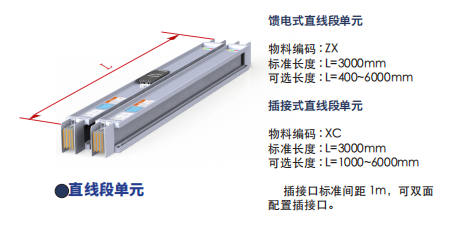

5.1 直线段单元

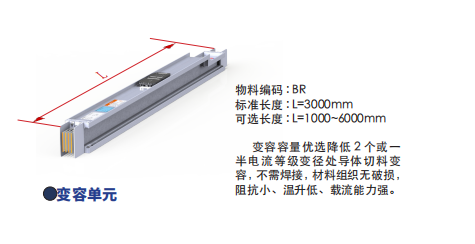

5.2 变容单元

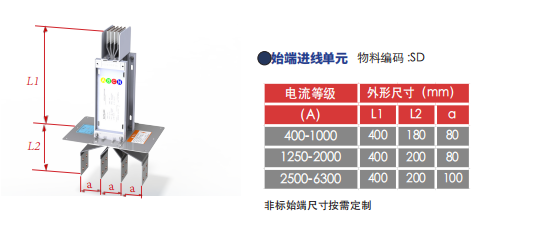

5.3 始端进线单元

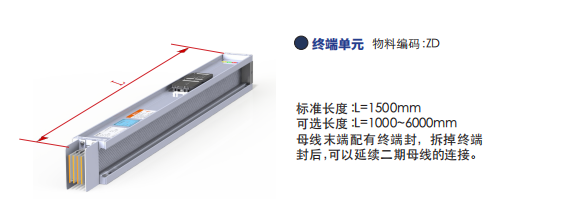

5.4 终端单元

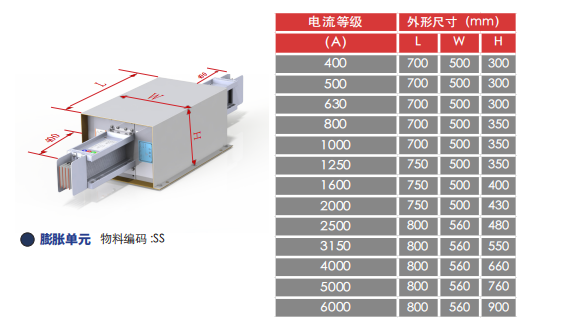

5.5 膨胀单元

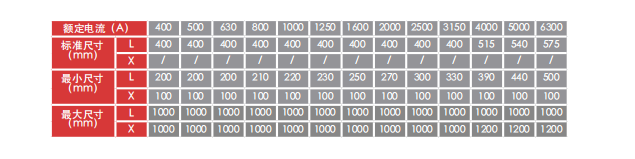

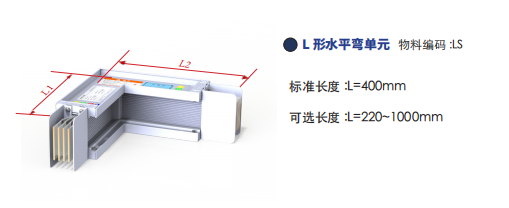

5.6 L型水平弯单元

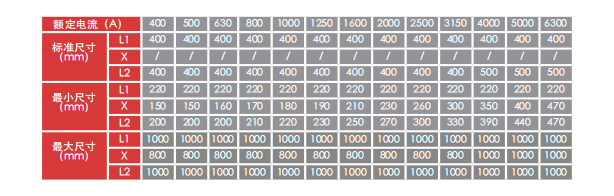

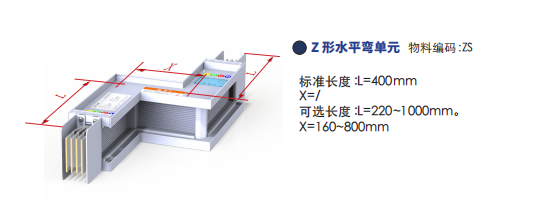

5.7 Z型水平弯单元

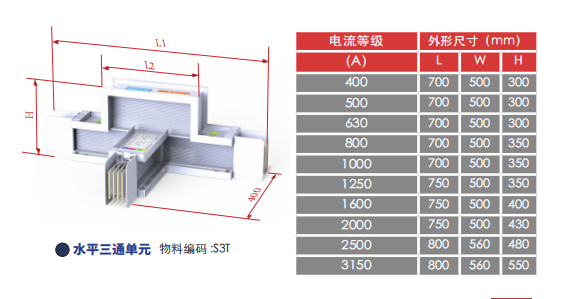

5.8 水平三通单元
5.9 Z型垂直弯单元
5.10 L型垂直弯单元
5.11 垂直四通单元
5.12 垂直三通单元
5.13 左向复合弯单元
5.14 右向复合弯单元

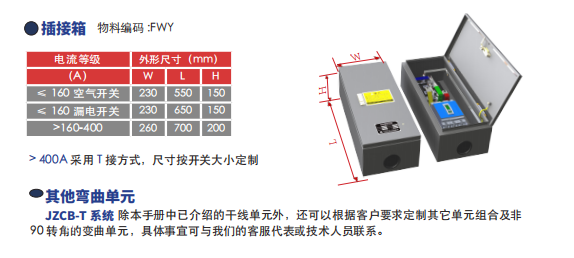

5.15 插接箱和其它弯曲单元
6. 原材料

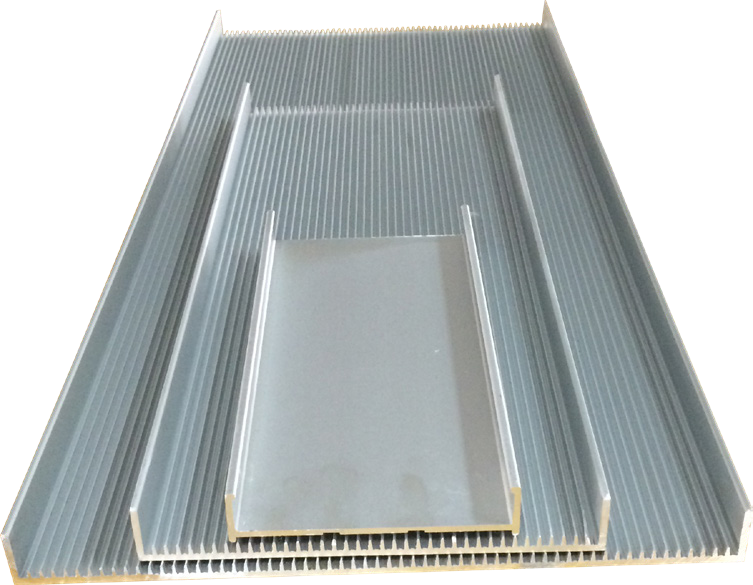

6.1 铝镁合金外壳
外壳采用 6063-T5 铝镁合金型材，涡流磁滞少、机械强度高。且侧板设置了散热片，使得系统散热更快阻抗更小、温升更低、强度更高。表面喷砂处理，耐腐蚀能力强、接地效果好。安全系数高。
6.2 高强度绝缘组件
相间绝缘采用美国杜邦聚脂薄膜，双层包覆，耐压超过 20KV。长期耐热指数 RTI ≥ 130℃，断裂伸长率≥ 150%，抗老化能力极强。
6.3 高导电率铜排
导体采用 1# 电解铜，含铜量 299.95%，电阻率 <0.017772·mm2/m导体全长镀锡或镀银，能有效地防止表面氧化，减少接触电阻，降低温升。
6.4 高强度绝缘组件

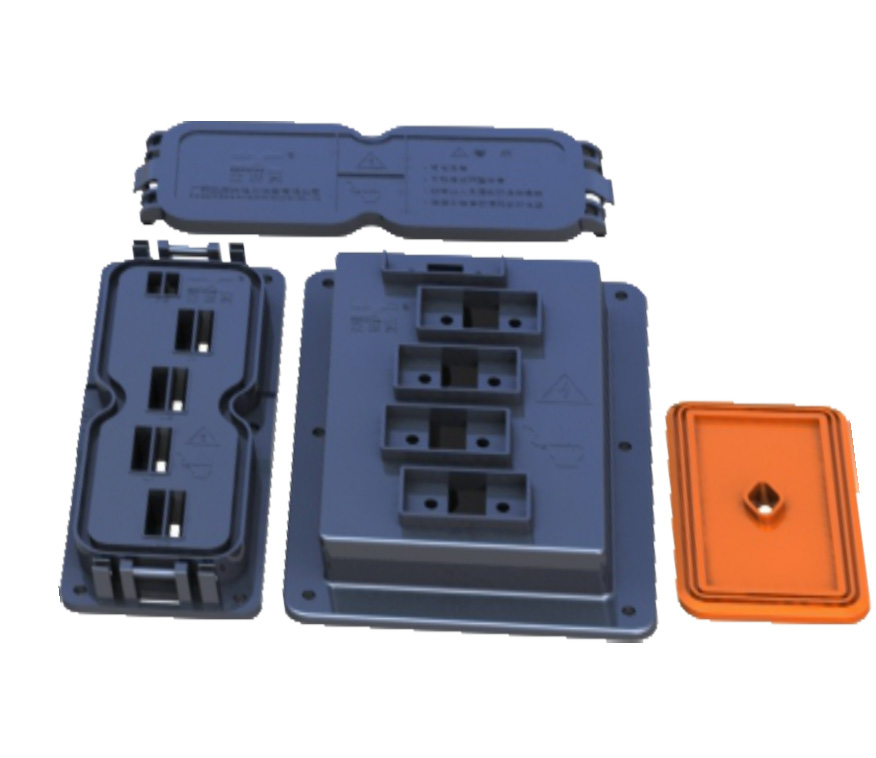

母线槽插接盒、连接器绝缘隔板等绝缘组件均采用优质的电工绝缘材料 (BMC)制成。大大地提高了系统的安全性和稳定性
7 产品编号
